ffmpeg源码分析-parse_optgroup - C语言音视频技术

本系列 以 ffmpeg4.2 源码为准，下载地址：链接：百度网盘 提取码：g3k8

ffmpeg 源码分析系列以一条简单的命令开始，ffmpeg -i a.mp4 b.flv，分析其内部逻辑。

a.mp4下载链接：百度网盘，提取码：nl0s 。

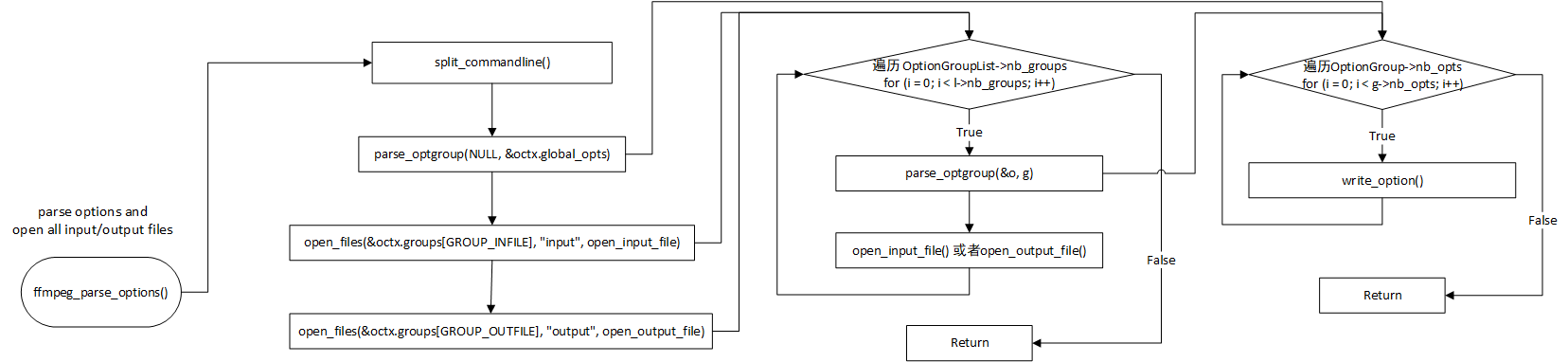

本文主要分析 parse_optgroup() 的内部逻辑，函数调用用流程图如下。

parse_optgroup(void *optctx, OptionGroup *g) 这个函数的 optgroup 其实是 OptionGroup 的缩写。看函数名字跟形参，就知道这个函数干的活就是把OptionGroup 解析给 optctx。这里的 optctx 是一个新的结构体 OptionsContext，之前没有介绍过。

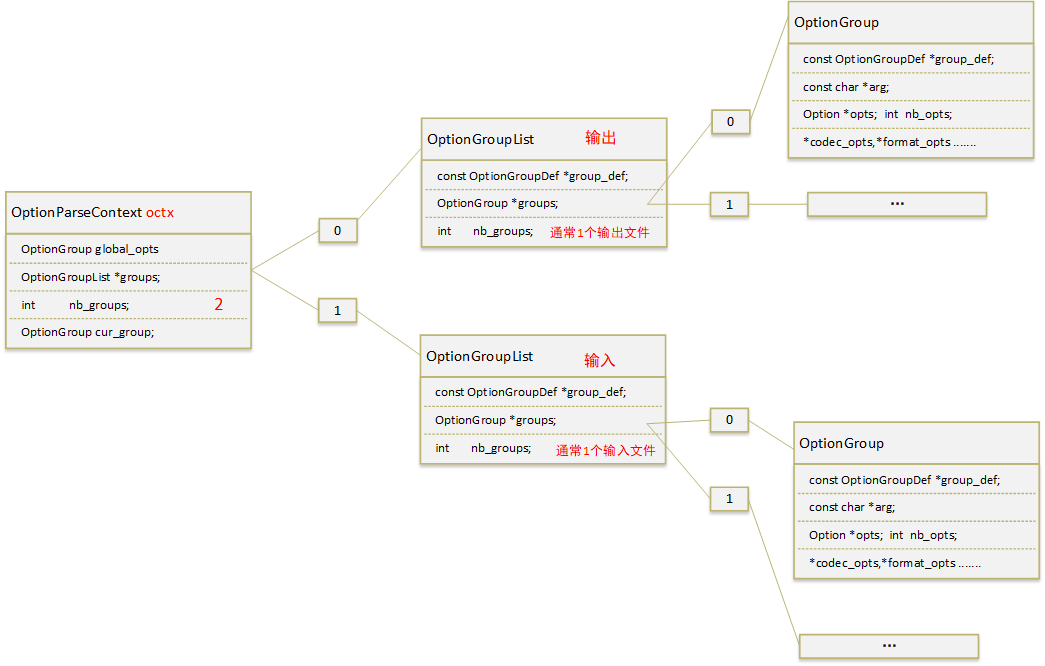

那 OptionGroup *g 是从哪里来的呢？如下图所示，全部都在OptionParseContext octx 这个变量。

如前面一章所说，split_commandline() 已经把 cli 命令行参数全局解析 到 OptionParseContext octx 这个变量了。

OptionGroup 其实是有多个的，分别存放在 octx 的3个地方。

1. octx.global_opts ，存放全局参数的 OptionGroup。
2. octx.groups[1]->groups[0] ， 这里也是 OptionGroup，存放的是输入文件的 OptionGroup，octx.groups[1]->nb_groups 代表有多少个 OptionGroup，之前说过，一个输入或输出文件，对应一个 OptionGroup。
3. octx.groups[0]->groups[0] ，输出文件 OptionGroup ，与输入同理。

接下来分析 parse_optgroup() 是如何把 octx 里面那么多 OptionGroup 一个一个解析给 OptionsContext 的。

1. ffmpeg_opt.c:3309行，解析全局变量，parse_optgroup(NULL, &octx.global_opts) 这里是个例外，没有传递 OptionsContext，所以会把 octx.global_opt 解析到全局变量，看 parse_optgroup 的代码实现就知道了，具体操作是在 write_option()，这个稍后分析。
2. ffmpeg_opt.c:3319行，利用 open_files() 函数解析输入文件的 OptionGroup，open_files() 的第一个参数是 OptionGroupList ，是输入文件的 OptionGroup 集合。如果有3个输入文件，OptionGroupList->nb_groups 就是3，通过遍历 OptionGroupList->nb_groups ，不断调用parse_optgroup()把各个输入文件的 OptionGroup 解析到 OptionsContext。
3. fmpeg_opt.c:3333行，也是调 open_files()，不过这里处理的是输出文件的 OptionGroup，跟第二点原理一样。

由此可见 parse_optgroup() 主要做两件事。

1. 解析 OptionGroup 结构到全局变量，这个不用说了，自己在代码里搜一下全局变量，就知道某些全局变量在哪里用到。
2. 转换 OptionGroup 结构成 OptionsContext，这个 OptionsContext 也是对应一个输入文件或者输出文件。一个输入文件的参数，命令行 -i 前面的这些 -vcodec，-itsoffset 等等参数，最后都会存到 OptionsContext 里。

要理解 parse_optgroup() 的内部逻辑 就需要理解 OptionsContext 这个结构，还有内部的 write_option() 函数。

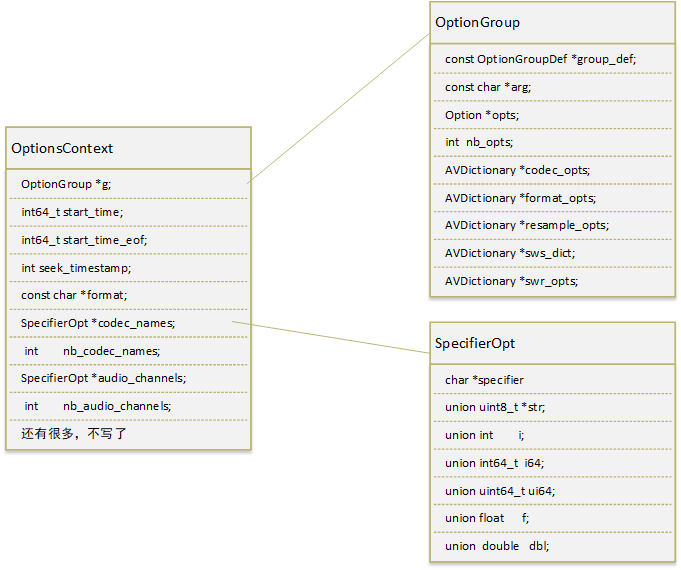

我画了个图，OptionsContext 这个结构 太大了，会省略某一部分成员参数，原理是一样的，请看

据本人统计，OptionsContext 里面的成员参数有50个以上，非常庞大。但其实，他的成员参数就只有3种类型。

1. OptionGroup *g，这里也有 OptionGroup，OptionsContext的OptionGroup 是直接拷贝传递进来的 OptionGroup，代码在 ffmpeg_opt.c:3269 行，o.g = g;
2. 常规类型，int，int64_t，cha* 等等C语言的类型。
3. SpecifierOpt，这个类型特别重要，不过只有两个成员参数。char *specifier 通常是 'a','v',''，代表这是一个视频或音频，或者不区分音视频的参数。后面的 union str 是一个联合体，可以是 字符串，int，浮点数。注意，每一个 SpecifierOpt xxx 后面都有一个 SpecifierOpt nb_xxx，代表有多少个SpecifierOpt。例如 nb_codec_names 等于2，就代表有两个 codec，分别是 codec_names[0] 和 codec_names[1]。虽然一个输入文件通常只会指定一个解码器，但 ffmpeg 为了通用性，每个 SpecifierOpt后面都会有一个数量参数 nb_xxx。

OptionsContext已经分析完了，接下来讲讲 write_option() 这个函数的内部逻辑。

write_option() 的调用在 cmdutils.c:437行，write_option(optctx, o->opt, o->key, o->val)。

write_option() 是 parse_optgroup() 的内部函数，从 cmdutils.c:437行 的传参可以看出，parse_optgroup() 不断遍历 OptionGroup::opts ，

把 Option 传递给 write_option()，写到 optctx 里面。

write_option() 的内部逻辑相对复杂，请结合源码看本文章。

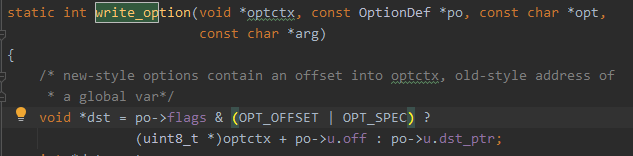

如上图所示，第一行代码就是初步确定 dst ，为什么说是初步，因为 dst 在后面有可能会变化。理解 write_option() 需要先解释一下 OptionDef这个结构的一些常见值。

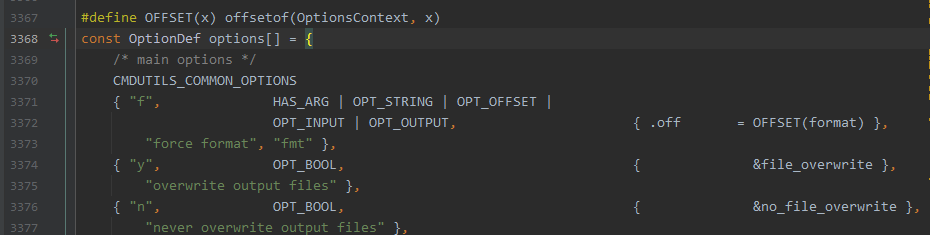

在 ffmpeg_opt.c:3368行定义了一个 OptionDef的数组。如图：

OptionDef 有5个成员 char *name，int flags, union:u，char *help，char *argname。

1. char *name 对应命令行中的 -xxx 的 xxx。
2. int flags ，flag值的介绍如下：
   • HAS_ARG ：代表这个Option必须有value，就是 -xxx 后面必须还有一个字符串参数 例如 -xxx yyy 如果没有 yyy 就会报错，具体代码在 cmd_utils.c:809行。
   • OPT_INT ：代表 dst 是一个 INT，会把 传递进 write_option() 的Option::val 转换成 int 赋值给 dst 。这个时候 dst 指向一个全局变量，或者 OptionsContext 里面的某个 int 成员。
   • OPT_BOOL ：代表 dst 是一个BOOL，C语言没有布尔，等值于 OPT_INT， dst 被设置成0或1。
   • OPT_FLOAT ：代表 dst 是一个 浮点数，跟OPT_INT 原理一样
   • OPT_STRING ：代表 dst 是一个 char * , 跟OPT_INT 原理一样。
   • OPT_INT64 ：代表 dst 是一个 INT64 , 跟OPT_INT 原理一样。
   • OPT_DOUBLE：代表 dst 是一个 Double , 跟OPT_INT 原理一样。
   • OPT_EXIT : write_option() 里面处理完这个标志的 Option 就退出程序，具体代码在cmd_utils.c:344行
   • OPT_OFFSET ：代表 dst 是 OptionsContext 里面的 int float 等普通成员，具体是哪个成员，通过 u.off 偏移取得地址，(uint8_t *)optctx + po->u.off
   • OPT_SPEC ：代表 dst 是 OptionsContext 里面的 SpecifierOpt 成员。注意，这里是一个数组，dst 会指向数组的某个下标地址。
   • OPT_TIME ：代表传递进 write_option() 的 Option::val 是一个时间字符串 "01:00" 之类的。会调用 parse_time_or_die() 转换这个字符串成Int64，然后 赋值给dst 。OPT_INPUT
   • OPT_INPUT ：代表此命令行参数是输入参数，只能在 -i 前面出现，不能在 -i 后面出现。如果出现会报错，cmd_utils.c:424行
   • OPT_OUTPUT ：代表此命令行参数是输出参数，只能在输出文件名前面出现，不能在后面出现。如果出现会报错，cmd_utils.c:424行
   • OPT_VIDEO ：视频标示，只是一个标示，可以在 show_help 的时候指定 flags 为 OPT_VIDEO ，只显示视频相关的命令行参数。
   • OPT_AUDIO ：音频标示，同OPT_VIDEO 。
   • OPT_SUBTITLE ：字幕标示，同OPT_VIDEO 。
   • OPT_DATA ：数据标示，同OPT_VIDEO 。
   • OPT_EXPERT ：专家标示，同OPT_VIDEO 。
   • OPT_PERFILE ：不知道干嘛的。
3. union:u，u 是一个联合体，分别有 void *dst_ptr ，int (*func_arg){..}，size_t off
   • void *dst_ptr ：设置了就代表 u 指向一个全局变量。
   • int (*func_arg){..} ：设置了就代表 u 指向 一个函数指针，write_option() 里会调用指向的那个函数
   • size_t off ：代表 OptionsContext 的OFFSET，用来确定 dst 要指向 OptionsContext的哪个成员参数,(uint8_t *)optctx + po->u.off。
4. char *help，命令行参数help。
5. char *argname，也是help的时候用的。

至此，write_option()也已经分析完毕。FFmpeg 命令行解析流程分析已经完成一大半，最后做下小总结。

从 main() 入口开始，到 split_command() 把 argv 所有命令行参数转换成 OptionParseContext，再到 parse_optgroup(NULL, &octx.global_opts) 把OptionParseContext::global_opts 解析给 全局变量。再到 open_file() 打开输入/输出文件，然后把每个输入/输出文件的专属 OptionGroup 转换成 OptionsContext，然后再把 OptionsContext丢给 open_input_file() 或 open_output_file()。

下一章 会介绍 open_input_file() 跟 open_output_file()的内部实现。本文介绍的 OptionGroup 如何转成全局变量跟 OptionsContext 已经结束了。
