本系列 以 ffmpeg4.2 源码为准，下载地址：链接：百度网盘 提取码：g3k8
ffmpeg 源码分析系列以一条简单的命令开始，ffmpeg -i a.mp4 b.flv，分析其内部逻辑。
a.mp4下载链接：百度网盘，提取码：nl0s 。

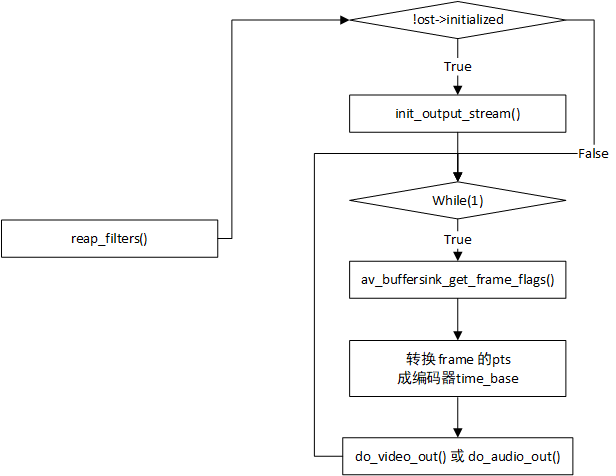

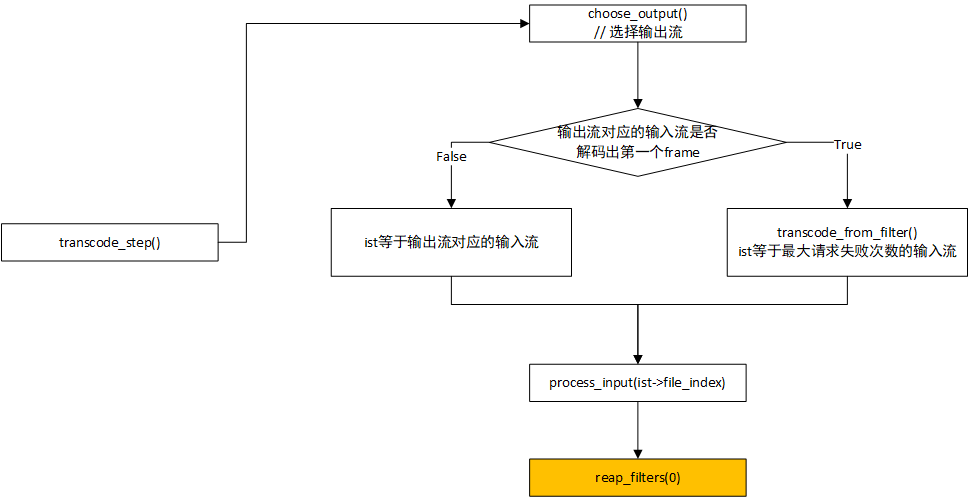

本文主要分析 reap_filter() 的内部逻辑，流程图如下

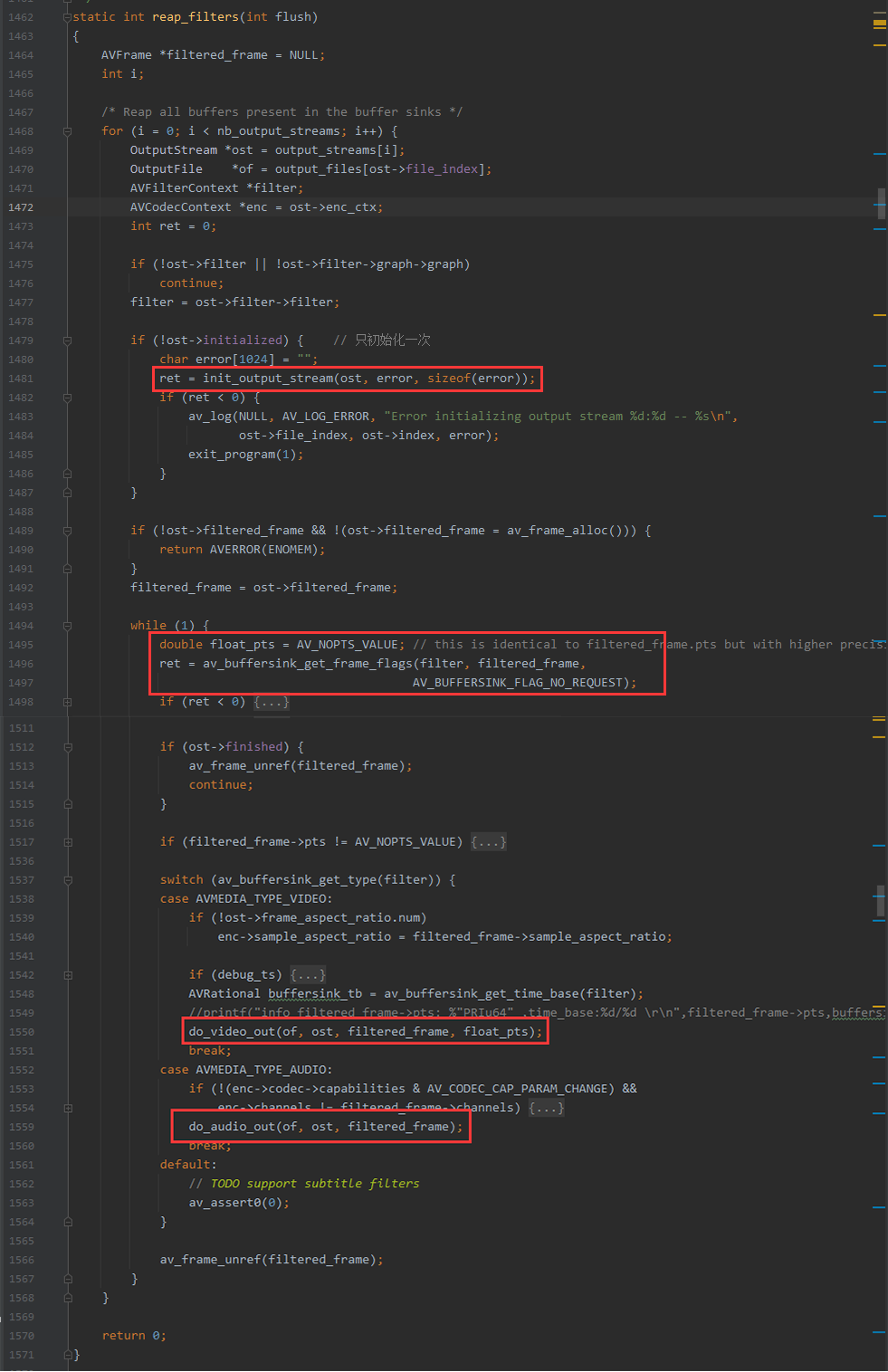

在此贴上 reap_filter() 的代码图。红笔重点，绿笔不会执行或者不重要。
可以看到，reap_filters() 的逻辑比较简单。先 init_output_stream() 初始化 输出流，然后不断循环，调用 av_buffersink_get_frame_flags()不断从 buffersink 那里读取 经过 filter 转换后的 frame，知道读不到就会跳出 while。随后就是 do_video_out() 跟 do_audio_out() 的调用。

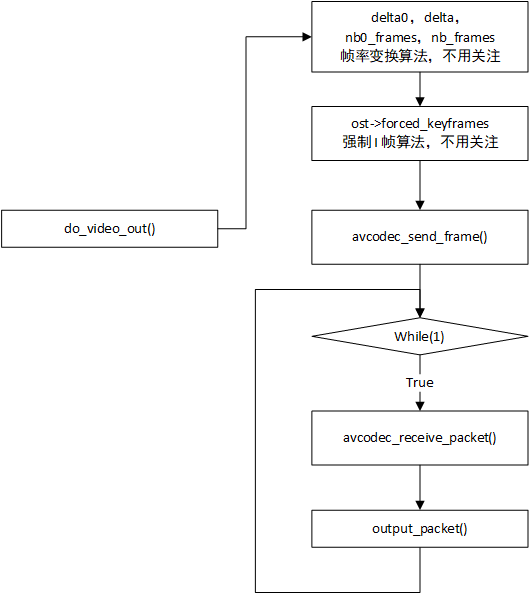

do_video_out() 的逻辑其实是比较复杂的，里面貌似实现了一个帧率转换算法之类的东西。但是如图，绿色框出来的duration，应该是根据不用场景计算duration，不用特别关注，还有delta0，delta，nb0_frames，nb_frames，ost->last_nb0_frames，这些变量的赋值跟计算，会搞得你头晕目眩。不利于初学者理解。 所以这里我直接指名，这些变量都不用特别关注，看一遍就行了，看不懂也没事，这些算法应该需要结合一个具体的帧率变换命令才能更好的解释。 只需要关注 nb_frames ，因为他在后面的for循环里面用了，而且nb_frames 在本命令下经常是1。
do_video_out() 里面还有个强制 I 帧算法，也不用特别关注，本命令没用到。因为代码量太大，这里只截图了很关键的段落。

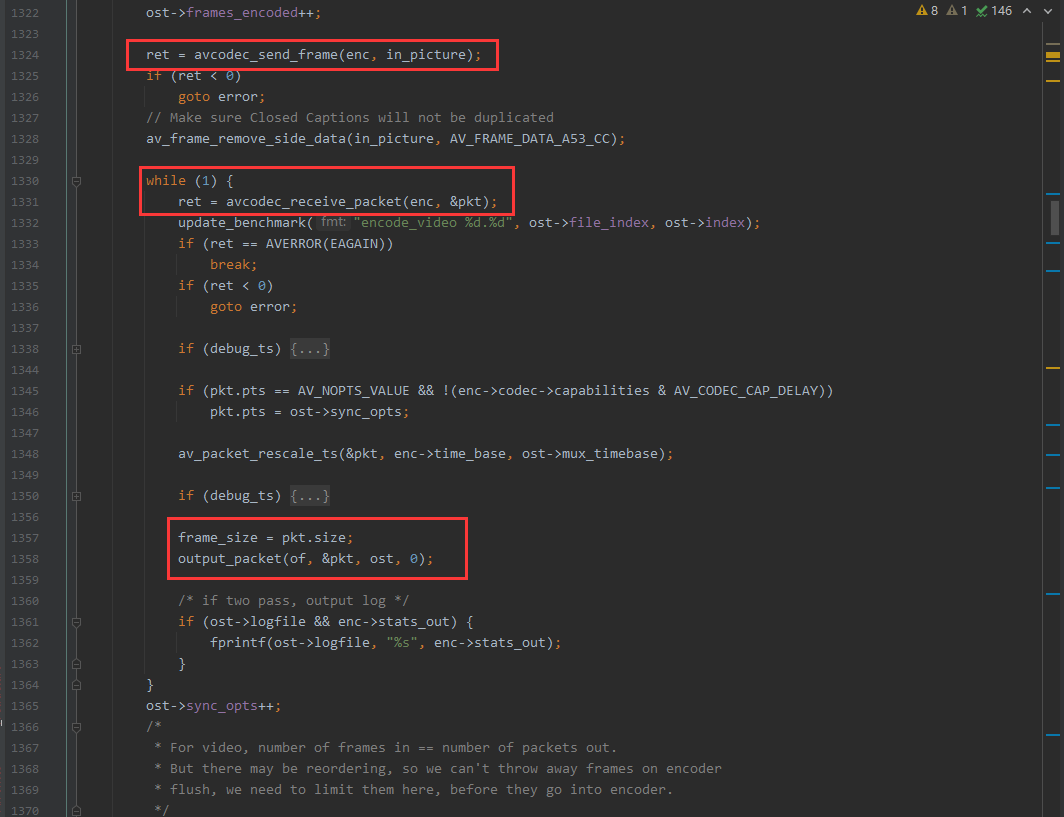

重点已经用流程图，画笔画出来了。可以看到 do_video_out() 往编码器发一个 frame 就会不断地读取packet，直到读不到packet。也就是说，如果 buffersink 没有frame 出来了，编码器也就不会再有packet，缓存中的 packet 都不会有，因为上次已经循环读完了所有 pakcet，这个比较重要。所以不需要处理 avcodec_receive_packet() 的EOF。
还有一个 output_packet() 没有分析。本命令没有用 bitstream_filters ，所以 output_packet() 实际上是直接调用了 write_packet()。

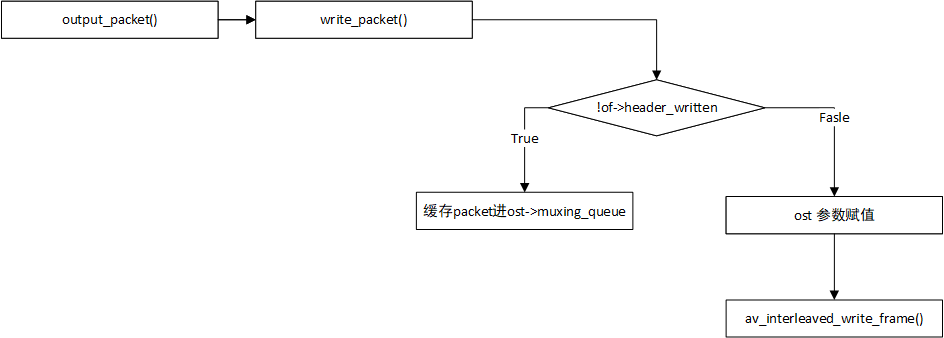

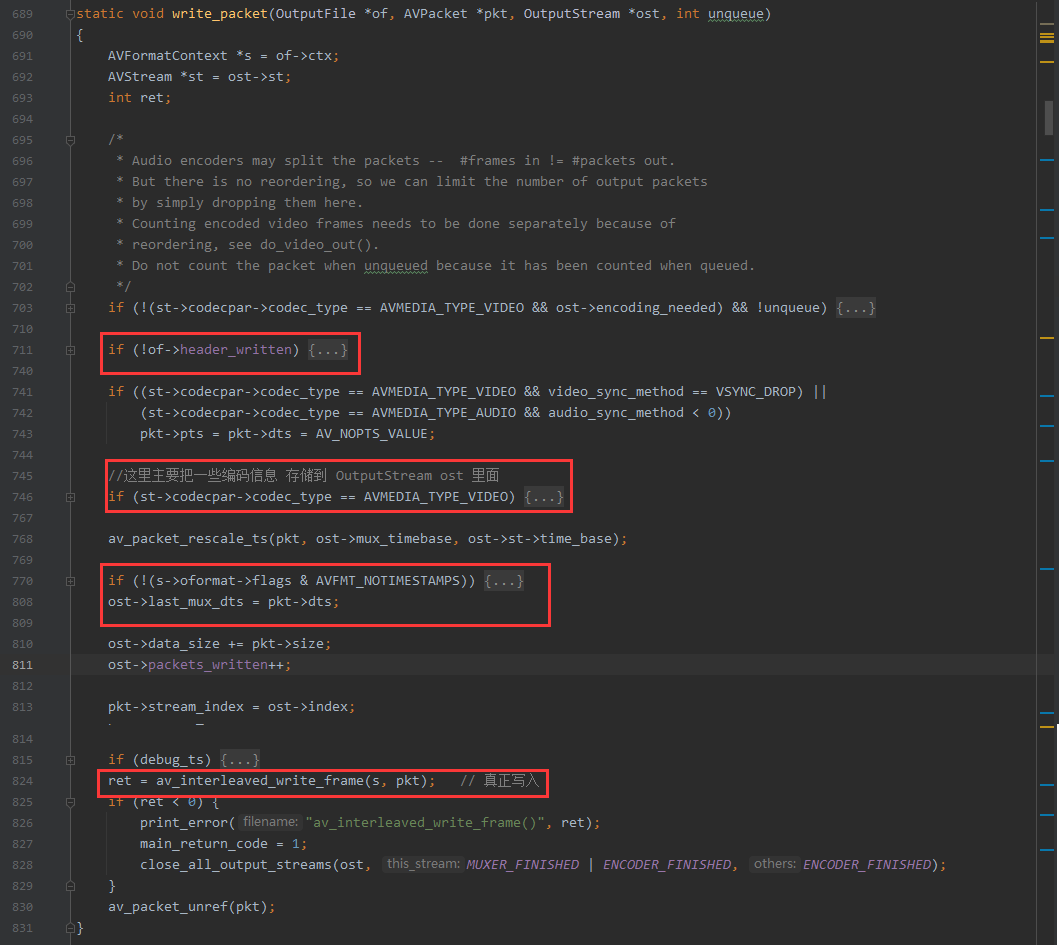

write_packet() 的流程比较简单。主要的一点是写缓存 muxing_queue，这里解释一下什么情况会写缓存。
输出文件的所有流，包括音频，视频流，全部初始化完成就会调用 avformat_write_header(),然后设置 of->header_written 为 1 。
of->header_written 等于 0 就代表有输出流没有初始化，init_output_stream()函数没有调用。什么情况会没有调用呢？
视频还没解码出任何一帧，导致 ifilter_send_frame() 没有执行，之前说过 ifilter_send_frame() 里面会调用 configure_filtergraph()，configure_filtergraph() 没调用就会导致 ost->filter->graph->graph 没有初始化。 然后在reap_filter()函数内部 大概1437行，判断 ost->filter->graph->graph 时候执行 continue 了，导致没有执行 init_output_stream ，没有初始化视频流，所以没有调用 avformat_write_header() 写入 header。
视频还没解码出任何一帧，但是音频先解码出数据了，所以音频 packet 就会先写进去 缓存 muxing_queue，等视频出数据了，写完头部了，再写到文件里面。
do_audio_out() 相对简单原理类似，这里不分析了。
