本系列 以 ffmpeg4.2 源码为准，下载地址：链接：百度网盘 提取码：g3k8
FFplay 源码分析系列以一条简单的命令开始，ffplay -i a.mp4。a.mp4下载链接：百度网盘，提取码：nl0s 。

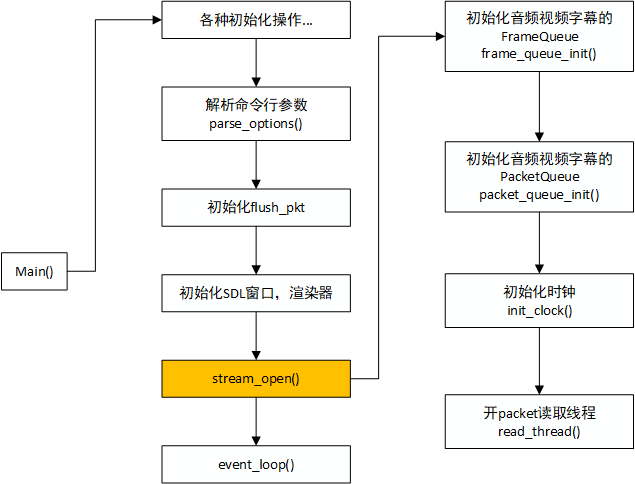

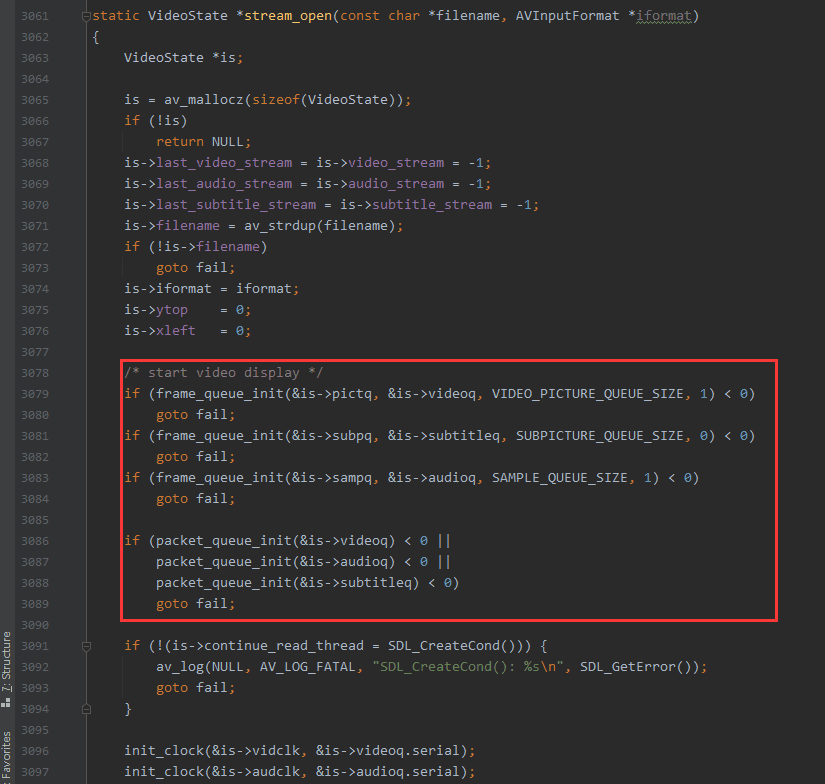

如下图所示，本文主要讲解 streams_open() 函数的内部逻辑。
如上图所示，streams_open() 里面比较重要的函数就是 初始化 frame_queue 跟 packet_queue，我画一个数据结构图会更容易理解。

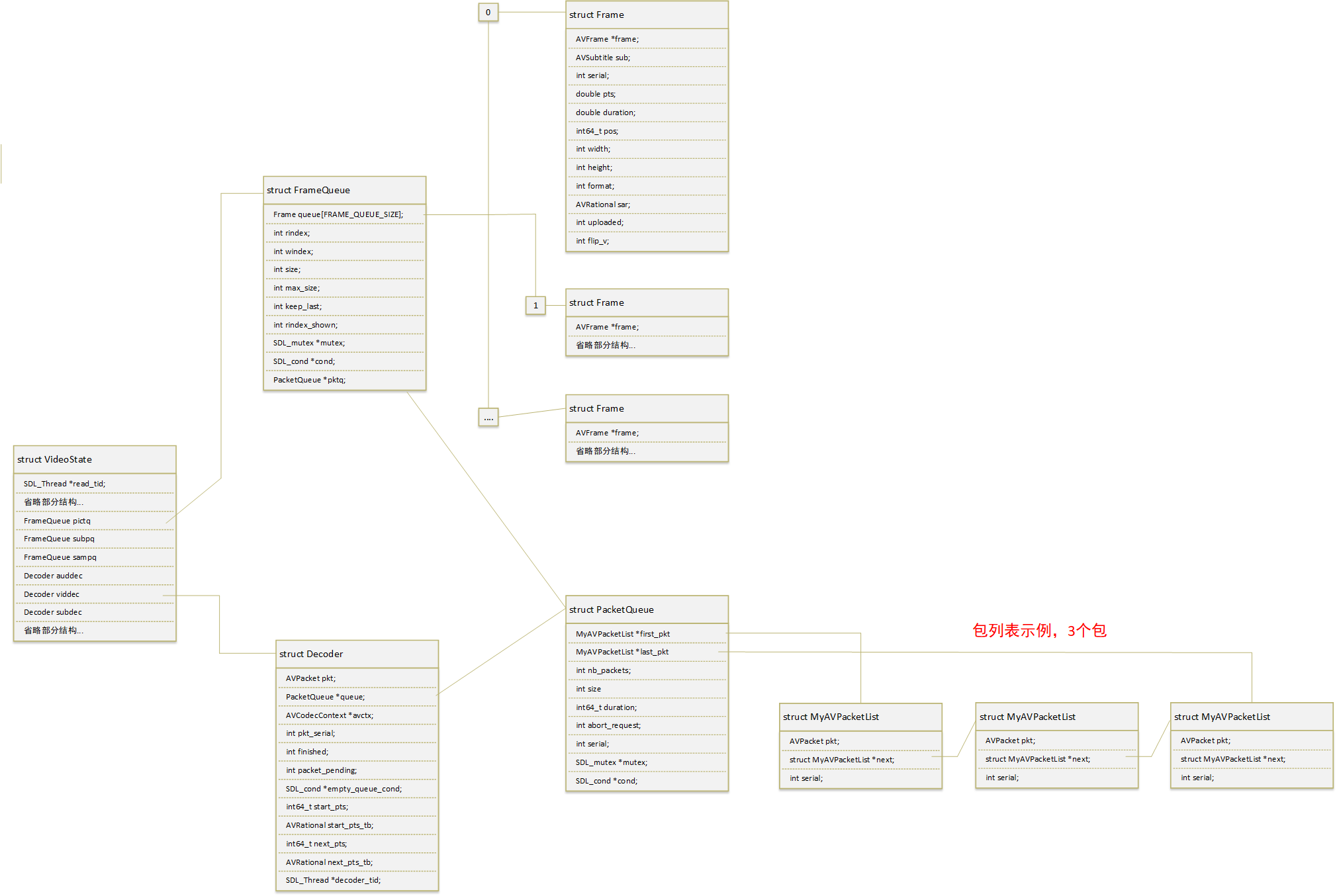

数据结构图，我画着画着，不小心画出了整体的数据关系图，不过大家暂时只需要关注 Frame 那块就行。
如上图所示，我先简单讲解一下上面全局的数据关系图。
可以看到 struct VideoState 统领了全局。每一个数据流，音频流，视频流，数据流，都有各自的 struct FrameQueue，struct PacketQueue，struct Decoder。
- struct FrameQueue : frame 缓存队列，用于给SDL播放。
- struct PacketQueue: packet 缓存队列，用来解码后 插入 frame 缓存队列。
- struct Decoder ：解码器封装。
有一点需要注意的是 FrameQueue 是一个静态数组，PacketQueue 是一个动态链表。 FrameQueue 相对复杂一点，后面会详细讲解。
先介绍一下 struct Frame 结构体里面各个成员的作用。
- AVFrame *frame; 存储视频或音频的 frame。
- AVSubtitle sub; 存储字幕数据，不用关注。
- int serial; Frame 的 serial 号，作用是 拖进度条，改变播放位置后，丢弃之前缓存的旧Frame。第三篇文章说过，改变播放位置，就会插入一个 flush_pkt 到 PacketQueue 队列，导致 PacketQueue::serial + 1 ，但之前 FrameQueue 里里面缓存的 Frame的serial 并没有+1，所以 旧的 Frame::serial 不等于新的 PacketQueue::serial ，所以播放位置改变之后，缓存里面旧的Frame就会丢弃不进行播放。
- double pts; 由AVFrame的pts转换得来，播放时间，单位是 秒。
- double duration; 持续时间，由 frame_rate 帧率计算得到，单位是 秒。
- int64_t pos; 等于 AVFrame::pkt_pos。
- int width; 等于 AVFrame::width
- int height; 等于 AVFrame::height
- int format; 等于 AVFrame::format
- AVRational sar; 等于 AVFrame::sample_aspect_ratio。 sar 这个变量需要仔细讲解一下，我刚开始也被这个sar搞懵。我之前以为 sar 等于 width/height 。后来发现不是。其实sar 是以前的显示设备设计的历史遗留问题，不用过多关注，只需要知道，显示的时候用 sar 这个比例拉伸width 跟height 作为显示窗口，图像播放就不会扭曲了。推荐阅读，ffmpeg解析出的视频参数PAR，DAR，SAR的意义 跟 theory-videoaspectratios
- int uploaded; uploaded只对视频帧有效，音频帧没用。当前AVFrame的数据是否已经渲染到 VideoState::vid_texture ，vid_texture 是一个 SDL_Texture 结构。视频帧为什么要定义这么一个变量uploaded呢？是因为音视频同步有时候需要重复播放上一帧视频，上一帧如果已经拷贝过给 SDL_Texture 了，uploaded 就会置为 1，就可以直接把 VideoState::vid_texture 丢给 SDL 的render渲染就行，节省开销。
- int flip_v; 貌似是控制播放翻转的，AVFrame::linesize 如果是负数，flip_v 就是 1。不用特别关注。
接着介绍一下 struct FrameQueue 结构体里面各个成员的作用。
- Frame queue[FRAME_QUEUE_SIZE] ; Frame 静态数组，用来存储多个Frame，形成队列，FRAME_QUEUE_SIZE等于16。
- int rindex; 读索引，当前读取到那个Frame，通过 queue[rindex] 可以取出 Frame。（实际上还有一个 rindex_shown，这个变量后续讲解）
- int windex; 写索引，通过 queue[windex] 判断解码出来的AVFrame 应该写到哪里。
- int size; 当前队列已经缓存了多少个 Frame。
- int max_size; 队列最多可缓存多少 Frame，max_size 可以 小于 FRAME_QUEUE_SIZE。
- int keep_last; 播放之后是否保存上一帧在队列里面不销毁
- int rindex_shown; 需要重点讲解
- SDL_mutex *mutex; 锁，队列修改的时候需要加锁。
- SDL_cond *cond; 条件变量，用于解码线程跟播放线程通信。例如如果 FrameQueue 数据满了，没法再写就会加锁，然后wait cond等待这个条件变量被唤醒。那这个条件变量什么时候会被唤醒呢？播放的时候需要取 FrameQueue 的数据出来播放，播放完后销毁一帧数据，这时候 FrameQueue 数据就不满了，就会 signal cond，通知解码线程继续解码，继续写 FrameQueue 。相反，如果 FrameQueue 数据空了，播放线程也会加锁，然后wait cond等待这个条件变量被唤，解码线程有数据写入 FrameQueue 了，就会通过 cond 唤醒播放线程继续播放。
- PacketQueue *pktq; 对应的 Packet 队列，frame 都是从 packet 解码出来的。
FrameQueue 里面的 keep_last 跟 rindex_shown 这两个变量比较难懂，我仔细讲解一下。keep_last 其实是一个临时变量，他的作用是控制 rindex_shown 变成 1。rindex_shown 这个变量名我个人认为起的不太好，我一眼看这个变量没法看出他是做什么的。或者说这个逻辑本身就复杂，跟变量命名无关。
keep_last 是如何控制 rindex_shown 变成 1 的呢，请看下面代码。
static void frame_queue_next(FrameQueue *f)
{
if (f->keep_last && !f->rindex_shown) {
f->rindex_shown = 1; //注意这行代码。
return;
}
frame_queue_unref_item(&f->queue[f->rindex]);
if (++f->rindex == f->max_size) //注意这行代码。
f->rindex = 0;
SDL_LockMutex(f->mutex);
f->size--;
SDL_CondSignal(f->cond);
SDL_UnlockMutex(f->mutex);
}可以看到 f->keep_last && !f->rindex_shown 会导致 rindex_show 置为 1，然后就return 了，没有执行后面的 frame_queue_unref_item()， ++f->rindex 也没有执行，也就是说 rindex 读索引没有偏移。
到这里，读者可能会有疑惑，如果 rindex 读索引没有偏移，下次用 queue[rindex] 的方式读下一帧不就读不到了吗？
对，queue[rindex] 确实读不到下一帧，所以ffplay 读取队列帧用的是 queue[ rindex + rindex_shown ]。
分析到这里，可能读者到这里还是不太理解，我举个例子。
假如现在播放线程从 FrameQueue 里面取第一帧出来播放，因为是第一帧，所以 rindex_shown 此时是 0，rindex 也是 0。queue[ rindex + rindex_shown ]
这样确实取出来的是 0 索引的Frame。播放完之后，就会调 frame_queue_next() 函数，因为是第一次调 frame_queue_next()，所以就跑进去 if (f->keep_last && !f->rindex_shown) 这个条件，然后return，第一帧的frame数据没有销毁， rindex 读索引也没有偏移，但是，但是 rindex_shown 变成 1了，queue[ rindex + rindex_shown ] 就能正确读到 第二帧了。
其实源代码读取播放帧 真正的用法 是 queue[ (rindex + rindex_shown) % f->max_size] ，里面还有 % f->max_size 操作，这是个回环处理。例如如果 rindex 已经递增成 16 ，max_size 是16，那 16%16 ，取余数。就是0，rindex再+1，17%16，余数就是1。
这个就是 keep_last 跟 rindex_shown 的作用，保存播放的上一帧在队列里面。那保存在队列里面有什么用呢？用视频流举例，当SDL窗口变小的时候，ffplay 可以取上一帧frame，重新渲染 texture 来适应缩小后的窗口大小。
还有一个注意的地方是，字幕流没有用到 keep_last 跟 rindex_shown，音频流好像也是没用到 keep_last 跟 rindex_shown，虽然音频流初始化队列的时候把 keep_last 设置为1，我个人感觉好像只有视频流用到 keep_last 跟 rindex_shown。
下面是初始化 Frame 队列代码，注意看最后一个参数 keep_last 是1 还是 0.
if (frame_queue_init(&is->pictq, &is->videoq, VIDEO_PICTURE_QUEUE_SIZE, 1) < 0)
goto fail;
if (frame_queue_init(&is->subpq, &is->subtitleq, SUBPICTURE_QUEUE_SIZE, 0) < 0)
goto fail;
if (frame_queue_init(&is->sampq, &is->audioq, SAMPLE_QUEUE_SIZE, 1) < 0)
goto fail;好了，分析到这里，一部分的数据结构已经分析完毕，文章开头的 frame_queue_init() 自行看代码即可理解，就是一些变量赋值。
然后 stream_open() 后面的 init_clock() 初始化时钟，本文暂时不详细分析时钟，先简单介绍时钟的作用，clock 是用来控制音视频同步的，如果只播放视频，实际上clock这个结构体是没用的，只播放音频也是。视频就按照帧率播放，音频就按照采样率播放就行。但如果音视频同时播放，时间长了会产生不同步，至于为什么会不同步，自行百度，答案太多了，我不粘贴了。
在 stream_open() 函数的最后 调用了SDL_CreateThread 创建一个新的线程，read_thread，这是第二个线程。
is->read_tid = SDL_CreateThread(read_thread, "read_thread", is);
read_thread() 函数下篇文章再继续分析。
ffplay 源码分析，stream_open() 分析完毕。
