FFplay源码分析-音视频同步2 - C语言音视频技术

本系列 以 ffmpeg4.2 源码为准，下载地址：链接：百度网盘 提取码：g3k8

FFplay 源码分析系列以一条简单的命令开始，ffplay -i a.mp4。a.mp4下载链接：百度网盘，提取码：nl0s 。

上一篇文章已经讲解完 音频播放线程函数 sdl_audio_callback() 内部逻辑，本篇文章开始讲解 视频播放线程的内部逻辑。

音视频同步方式是 AV_SYNC_AUDIO_MASTER，以音频为主时钟，本文基于这种同步方式做讲解。

视频播放线程，实际上就是就是 main() -> event_loop()。就是主线程。

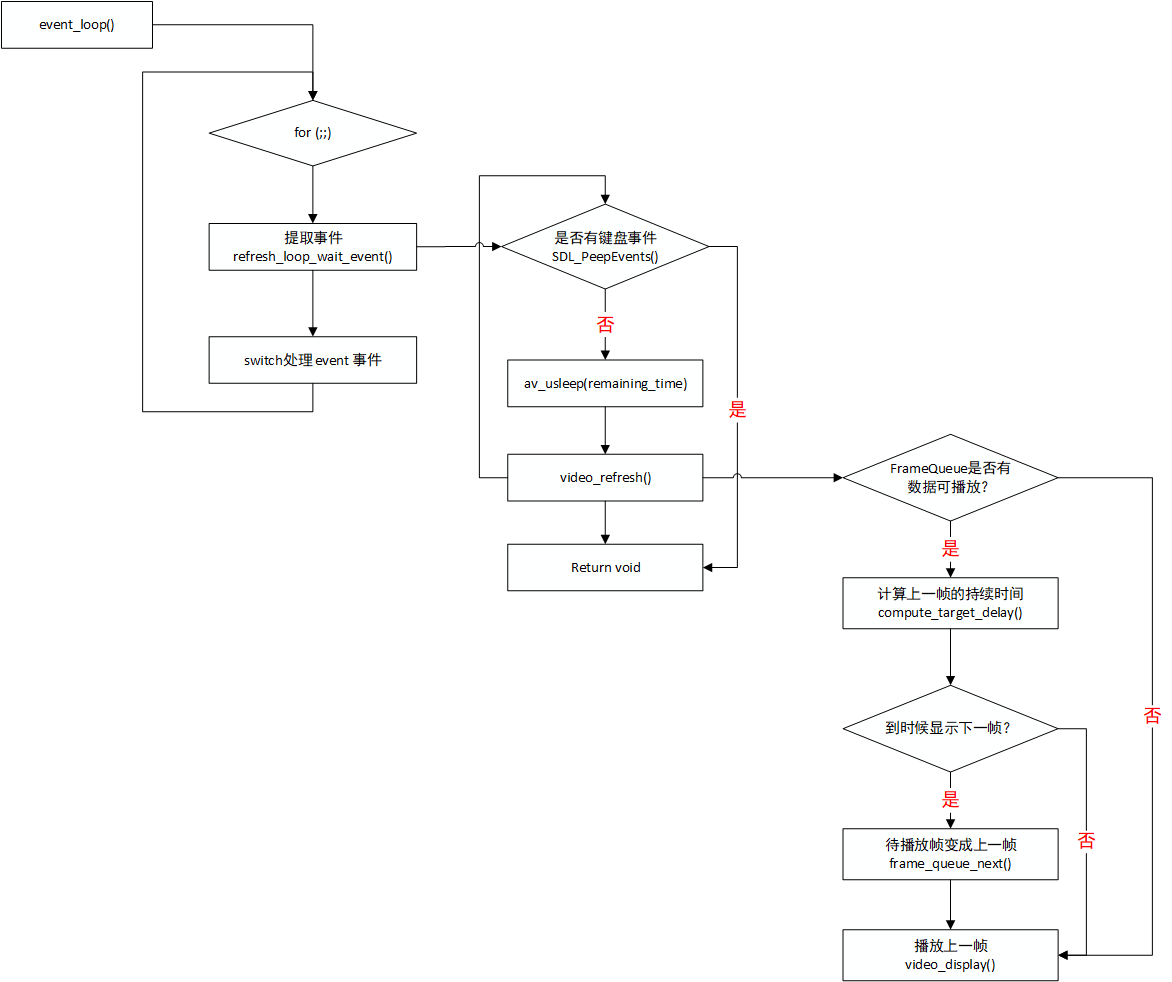

下面开始分析 event_loop() 的内部逻辑，流程图如下：

event_loop() 里面的逻辑是这样的，在死循环里面等待键盘事件出现，如果没有键盘事件，就执行 video_refresh() 播放视频帧。事件处理的逻辑比较简单，这里就不仔细分析了。下面直接从 video_refresh() 视频播放 开始讲解。

video_refresh() 里面播放视频帧的逻辑比较奇怪，它是先用 frame_queue_next() 偏移 FrameQueue 队列的读索引 rindex，再执行 video_display() 来显示上一帧的数据。因为已经偏移了 rindex，所以待播放帧就变成了上一帧。

ffplay 它不是先播放视频帧，再偏移 读索引 rindex。它这样是为了可以通用一些逻辑，例如暂停的时候，缩小播放窗口，也需要调 video_display() 来刷新上一帧数据到SDL texture内存，但是却不用偏移 读索引rindex，可以跳过 偏移rindex。

video_refresh() 里面还有两个重点需要讲解：

1，is->frame_timer 跟 is->force_refresh 的作用。

is->frame_timer 可以理解为 窗口正在显示的帧 的播放时刻，就是说这帧是在什么系统时间播放的，音视频同步会用到系统时间作为刻度表。这个 is->frame_timer 表示的就是 在 14:00 （下午2点）的时候，播放了 第二帧视频，第二帧的 pts 是2。这里为什么不用 clock 里面的时间？我再想想。

is->force_refresh 控制是否需要调用 video_display()。video_display 的作用是 用 AVFrame:: data 重新渲染SDL render。在 reflesh_loop_wait_event() 里面循环的时候，remaining_time 被赋值为 REFRESH_RATE，也就说至少经历 0.01s 循环一次。但为了降低渲染频率，不是每 0.01s 秒就取上一帧渲染到SDL。在调 video_display() 之前，是用了一个判断，我流程图没画出来，请看代码：

if (!display_disable && is->force_refresh && is->show_mode == SHOW_MODE_VIDEO && is->pictq.rindex_shown)
            video_display(is);

上面的 if 条件，最重要的是 force_refresh，是否需要渲染。force_refresh 有几个场景的赋值变化，如下。

• video_reflesh 里面 顺利拿到 下一帧，force_reflesh 置为1。

ffplay.c 1680行
frame_queue_next(&is->pictq);
is->force_refresh = 1;

• 窗口缩放事件，需要重新渲染。

case SDL_WINDOWEVENT_EXPOSED:
     cur_stream->force_refresh = 1;

然后在 video_display() 之后，还会把 force_refresh 改回去成0，减少不必要的渲染。在暂停状态下，窗口大小没变，视频播放线程 event_loop 是不会每隔0.01s 就取上一帧渲染SDL的，因为没必要。这也就是之前文章所说的，FrameQueue 里面的 keep_last 跟 index_shown 的作用，保留上一帧在队列不销毁。

2，compute_target_delay()，计算出窗口正在显示的帧需要持续显示多久。

compute_target_delay 是 video_refresh() 里面最重要的函数，视频向音频同步的算法，就是在这里实现的。

本文命令是以音频为主时钟的，compute_target_delay 的代码不过几十行，但每一行代码都比较复杂。下面开始讲解：

diff = get_clock(&is->vidclk) - get_master_clock(is);

上面这行代码 是计算 视频时钟 与 音频时钟的差异， diff 大于 0 代表 视频 比 音频 播放快了， diff 小于 0 代表 视频 比 音频 播放慢了，diff 的单位是秒。

为什么这两个时钟相减就能得出，视频比音频快多少，或者慢多少呢？这个问题需要仔细研究一下 struct Clock 的结构以及赋值场景。

static void set_clock(Clock *c, double pts, int serial)
{
    double time = av_gettime_relative() / 1000000.0; //注意这里
    set_clock_at(c, pts, serial, time);
}

typedef struct Clock {
    double pts;           /* clock base */
    double pts_drift;     /* clock base minus time at which we updated the clock */
    double last_updated;
    double speed;
    int serial;           /* clock is based on a packet with this serial */
    int paused;
    int *queue_serial;    /* pointer to the current packet queue serial, used for obsolete clock detection */
} Clock;

struct Clock 里面最重要的字段就是 pts 跟 pts_drift，他们的单位都是秒，pts_drift = pts - last_updated。

pts 存的是视频帧AVFrame的pts，last_updated 是通过 av_gettime_relative() 得到的，所以 pts_drift 计算出来的值是一个很大的负数。

一个很大的负数，其实看不出 pts_drift 要实现的功能。我改动一下 pts_drift 的实现，让他的功能更容易明白。

在main() 入口的时候，加一句代码 strat_time = av_gettime_relative() ，用 av_gettime_relative() 获取一个程序启动的时间。

然后 pts_drift = pts - last_updated - strat_time ，因为 last_updated 是用 av_gettime_relative() 获取的最新的时间。所以还可以简写成这样。

pts_drift = pts - (av_gettime_relative() - strat_time) ， 也就是 pts_drift = pts - 系统消逝的时间。

没错， pts_drift 的实际意义就是 视频帧的 pts 与当前系统消逝时间的差距。视频中的pts的单位是秒。

什么是系统消逝时间，还是用 a.mp4 举例，a.mp4 是24帧的视频，也就是每隔 0.04 秒播放一帧，也就是说，在main()开始执行后，过了0.04s 就应该播放第一帧视频，过了 0.08s 就应该播放第二帧视频。0.04 跟 0.08 就是 av_gettime_relative() - strat_time 得到的。视频帧的AVFrame的pts肯定是 0.04s，0.08s的值，但是，但是 av_gettime_relative() - strat_time 不一定就是 0.04 或者 0.08 之类的，因为系统卡顿等等因素，可能 在0.05秒的时候才播放第一帧，也就是 av_gettime_relative() - strat_time = 0.05s 的时候播放第一帧，此时此刻，视频的 pts_drift 是不是等于 0.04 -0.05 = -0.01，也就是说视频播放比系统时间慢了 0.01s 秒。没错，音视频同步里面 系统时间是一个基准。

音频的 pts_drift 同理，也是代表音频帧pts跟系统时间的差距，当前播放的音频帧比系统时间慢多少或者快多少。

如果 音频的 pts_drift 是 0.03s，音频帧pts比系统时间快0.03s秒。

如果 视频的 pts_drift 是 -0.01s，视频帧pts比系统时间慢0.01s秒。

diff = get_clock(&is->vidclk) - get_master_clock(is);

那此时 compute_target_delay() 里面计算的 diff 就是 -0.04s，视频比音频慢 0.04s 秒。

再举个例子，还是 播放 a.mp4，音频每隔 0.02s 播放一帧，视频每隔 0.04s 播放一帧。

在 14:00:00 （下午2点）的时候开始执行main()函数，过了0.1s 到 14:00:00:10 的时候，音频已经播放到第5帧，音频的第5帧的pts是0.08s，所以音频比系统时间慢了0.02s，为什么慢是因为系统卡顿。然后视频的第3帧的pts也是0.08，也就是说，音视频完全同步的情况下，播放完音频的第5帧之后，需要立即播放视频的第三帧，这样才是完全同步，但是 视频的第二帧是在 14:00:00:09 的时候才播放的，按帧率播放，视频第二帧本来应该在 14:00:00:04 的时候播放的，在 00:09 才播放第二帧，说明视频的播放慢于系统时间 0.05s，

视频的播放慢于系统时间 0.05s，音频比系统时间慢了0.02s，那就是 视频比音频慢 0.03s秒，所以在 14:00:00:09 播放第二帧视频的时候，第二帧视频本来应该持续显示 0.04s 的，因为按帧率算嘛，一帧视频显示 0.04s秒再显示下一帧。但是因为视频比音频慢了0.03s，第二帧视频不能显示 0.04s这么长时间，他只能显示 0.01s秒，因为到 14:00:00:10 的时候已经开始播放第五帧音频了，所以需要立即显示第三帧视频。

这个就是 compute_target_delay() 函数做的事情，传进去的参数 delay 是 0.04s，delay是上一帧应该持续显示的时长，然后计算出视频慢于音频多少，就是 diff 等于负多少。

如果视频比音频慢，diff 就会是负数，delay +diff 就会导致delay减少，例如上面的例子从 0.04s 减少到 0.01s。

如果视频比音频快，diff 就会是正数，delay +diff 就会导致delay拉长，拉长会导致重复播放上一帧视频。

我上面在 main() 加的 start_time，在 diff = get_clock(&is->vidclk) - get_master_clock(is); 的时候其实是可以对消掉的，实际上等于什么都没改，只是方便理解。

现在已经知道怎么计算出diff，然后也知道diff的作用，但是 compute_target_delay 用 diff的方式有点复杂，还是需要继续讲解一下，请看下面代码。

sync_threshold = FFMAX(AV_SYNC_THRESHOLD_MIN, FFMIN(AV_SYNC_THRESHOLD_MAX, delay));
if (!isnan(diff) && fabs(diff) < is->max_frame_duration) {
     if (diff <= -sync_threshold)
          delay = FFMAX(0, delay + diff);
     else if (diff >= sync_threshold && delay > AV_SYNC_FRAMEDUP_THRESHOLD)
          delay = delay + diff;
     else if (diff >= sync_threshold)
          delay = 2 * delay;
}

上面这些逻辑判断的意思是。

1，如果音视频差距大于 max_frame_duration 不进行同步，不管。

2，sync_threshold = FFMAX(AV_SYNC_THRESHOLD_MIN, FFMIN(AV_SYNC_THRESHOLD_MAX, delay));

这段代码的意思是，让 sync_threshold 在 0.04 ~ 0.1 之间取值，具体看delay的值。

3，在本文的命令里，sync_threshold 的值是 0.04166，也就是一帧视频的时间。如果视频慢于音频 0.03s ，diff = -0.03，那 diff <= -sync_threshold 就是假。

如果视频慢于音频 0.03s ，那上面的任何 if 条件都不会跑进去，就是不进行同步。这里同步逻辑就是，如果视频慢于音频的时间，比一帧的时间还短，不进行同步。所以我上面的那个14:00:00 （下午2点） 0.03s，减少到 0.01s的那个例子的时间假设有点问题，不要介意，原理就是那样。

4，如果视频慢于音频 0.05s，那 diff <= -sync_threshold 就是真，就会跑进去 delay = FFMAX(0, delay + diff)，这样delay 就等于 0，也就是说，如果视频慢于音频的时间，比一帧的时间长，就设置delay为0，正在显示的帧马上消失，立即显示下一帧视频。

5，如果视频快于音频 0.03s，上面的任何 if 条件都不会跑进去。不进行同步，也就是说，如果视频快于音频的时间，比一帧视频的时间还短，不进行同步。

6，如果视频快于音频 0.05s，就会跑进去 delay = delay + diff;，也就是说，如果视频快于音频的时间，比一帧视频的时间长，长多少时间就延长多少上一帧的显示时间。这个判断还有个 AV_SYNC_FRAMEDUP_THRESHOLD 限制，AV_SYNC_FRAMEDUP_THRESHOLD 等于 0.1，1秒10帧，也就是低帧率这个条件不生效。

6，如果视频快于音频 0.05s，同时，视频流又是1秒5帧那种低帧率视频，就会跑进去 delay = 2 * delay，直接double。

上面已经举例把视频同步的所有情况都列举完了。

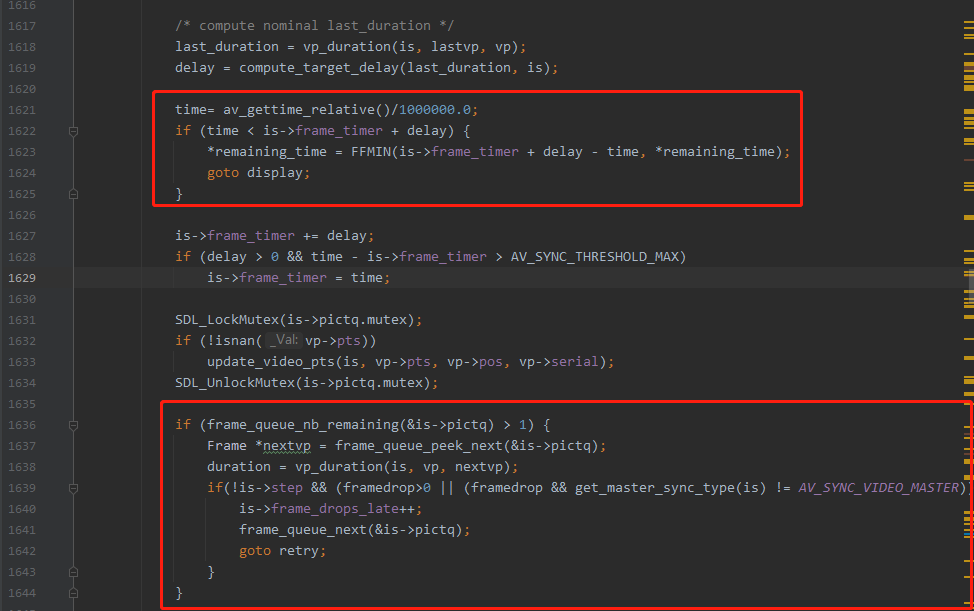

视频同步，计算出 delay 的值之后，还有两个逻辑，决定是重复显示上一帧，还是播放刚刚取出来的当前帧，还是丢弃刚刚取出来的当前帧。如图：

ffplay.c 1622行
if (time < is->frame_timer + delay) {
    *remaining_time = FFMIN(is->frame_timer + delay - time, *remaining_time);
    goto display;
}

如果上一帧还没显示完，不需要取下一帧来播放。

代码继续跑。

if (frame_queue_nb_remaining(&is->pictq) > 1) {
    Frame *nextvp = frame_queue_peek_next(&is->pictq);
    duration = vp_duration(is, vp, nextvp);
    if(!is->step && (framedrop>0 || (framedrop && get_master_sync_type(is) != AV_SYNC_VIDEO_MASTER)) && time > is->frame_timer + duration){
        is->frame_drops_late++;
        frame_queue_next(&is->pictq);
        goto retry;
    }
}

这里的逻辑需要注意，因为之前计算出来的 delay 是一个 大于等于 0 的数，但是有可能视频已经落后于音频2个视频帧的时间了，

例如 音频播放线程 已经播放到 第七帧 0.12(14:00:00:14) 了，但视频播放线程因为一些原因卡住了，才播放到 第二帧 0.04 (14:00:00:14)，视频比音频慢了0.08s，2个帧的时间，但是delay只能返回 0，delay不能是负数。所以需要上面那段代码判断。

判断如果队列里面有超过 2 个帧，而且视频比音频慢 2 个帧时间以上，为什么是2个帧，是因为 frame_timer 已经重新赋值了，那刚刚取出来的当前帧不用去播放，直接丢弃，继续取队列的下一帧。

这个逻辑是为了处理视频慢于音频太多时间，用来丢视频帧的。

所以 video_reflesh() 里面的视频同步逻辑重点总结如下。

1，视频如果慢于音频一个视频帧以内的时间，不进行同步。为什么差距一个视频帧之内不同步？也是非常容易推理到的。

例如 14:00:00:10 的时候播放第五帧音频，但是到 14:00:00:12 的时候才播放第三帧视频，第三帧视频跟第五帧音频应该同时间播放，但是视频慢了 0.02s秒，那 0.02秒的时间差距需要同步吗？视频一帧的时间都需要显示0.04s秒，这个0.02s连一帧都不够，太小了，察觉不出来。所以不同步是情有可原的。

2，视频如果慢于音频1个视频帧的时间，但是不慢于2个视频帧的时间，delay 置为 0，窗口现在播放的帧立即消失。下一帧显示。

3，视频如果慢于音频2个视频帧的时间，delay 置为 0，窗口现在播放的帧立即消失。下一帧丢弃，取下下一帧显示。以此类推。

4，视频如果快于音频，拉长上一帧的显示时间。

还有一个函数没有讲解，就是 video_display() 里面的video_image_display()。

video_image_display() 的内部逻辑如下：

1. frame_queue_peek_last()， 拿到上一帧视频。
2. calculate_display_rect()，计算 SDL_Rect，里面使用了 sar 这个参数，sar 的含义简单来说就是 把宽高按 sar 的比例拉伸播放，这个是显示设备像素设计不同导致的，推荐阅读：ffmpeg解析出的视频参数PAR，DAR，SAR的意义 跟 theory-videoaspectratios
3. upload_texture()，把 视频帧数据更新到 is->vid_texture，更新到 SDL texture里面。
4. SDL_RenderCopyEx() ，把 SDL texture 纹理 拷贝到 SDL render 渲染器里面

ffplay 源码分析，event_loop() 视频播放线程分析完毕。

©版权所属：知识星球：弦外之音，QQ：2338195090。

由于笔者的水平有限， 加之编写的同时还要参与开发工作，文中难免会出现一些错误或者不准确的地方，恳请读者批评指正。如果读者有任何宝贵意见，可以加我微信 Loken1。
