本文 以 ffmpeg4.4 源码为准。
a.mp4下载链接：百度网盘，提取码：nl0s 。logo.jpg 地址：点击查看
命令如下：
ffmpeg.exe -i a.mp4 -i logo.jpg -filter_complex "[1:v]scale=176:144[logo];[0:v][logo]overlay=x=0:y=0" output.mp4 -y

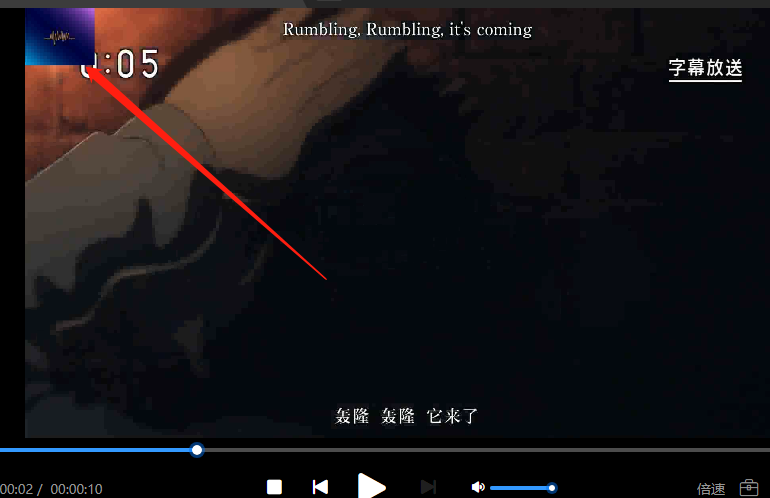

上面命令实现的功能就是 把 "弦外之音" 的 logo 放在视频左上角。
ffmpeg 命令行有两种 filter 用法：
1，-vf，普通滤镜， 在 《ffmpeg命令分析-vf》有过讲解。
什么是简单滤镜？只有一个输入流是简单滤镜
2，-filter_complex，-lavfi 这两个命令参数是一样的，这是复杂滤镜，lavfi 是估计是 libavfilter 的缩写。
什么是复杂滤镜？有多个输入流的就是复杂滤镜，本文命令有2个输入流，属于复杂滤镜
复杂滤镜 就是本文的分析重点。
首先 filter_complex 在 ffmpeg_opt.c 的定义如下：
{ "filter_complex", HAS_ARG | OPT_EXPERT, { .func_arg = opt_filter_complex },
"create a complex filtergraph", "graph_description" }从定义可以看出 filter_complex 会调用 opt_filter_complex 函数。
opt_filter_complex 函数的定义如下：
static int opt_filter_complex(void *optctx, const char *opt, const char *arg)
{
GROW_ARRAY(filtergraphs, nb_filtergraphs);
if (!(filtergraphs[nb_filtergraphs - 1] = av_mallocz(sizeof(*filtergraphs[0]))))
return AVERROR(ENOMEM);
filtergraphs[nb_filtergraphs - 1]->index = nb_filtergraphs - 1;
filtergraphs[nb_filtergraphs - 1]->graph_desc = av_strdup(arg);
if (!filtergraphs[nb_filtergraphs - 1]->graph_desc)
return AVERROR(ENOMEM);
input_stream_potentially_available = 1;
return 0;
}从上面的代码可以看出， opt_filter_complex 做的事情非常简单，就是 malloc 一个 struct FilterGraph，然后放进行 全局变量 filtergraphs 里面。
-filter_complex 后面的参数字符串 "[1:v]scale=176:144[logo];[0:v][logo]overlay=x=0:y=0" 就被放进行 graph_desc 进行保存。
ffmpeg 会通过 graph_desc 这个参数判断这个 FilterGraph 是不是一个复杂 FilterGraph ，通过 filtergraph_is_simple() 函数实现。
在之前文章 《ffmpeg源码分析-open_output_file》里，我们知道 init_simple_filtergraph函数 是在 open_output_file 里面执行的。
init_simple_filtergraph 是初始化 简单filter。init_complex_filters 是初始化 复杂filter，他们之间的调用流程如下：

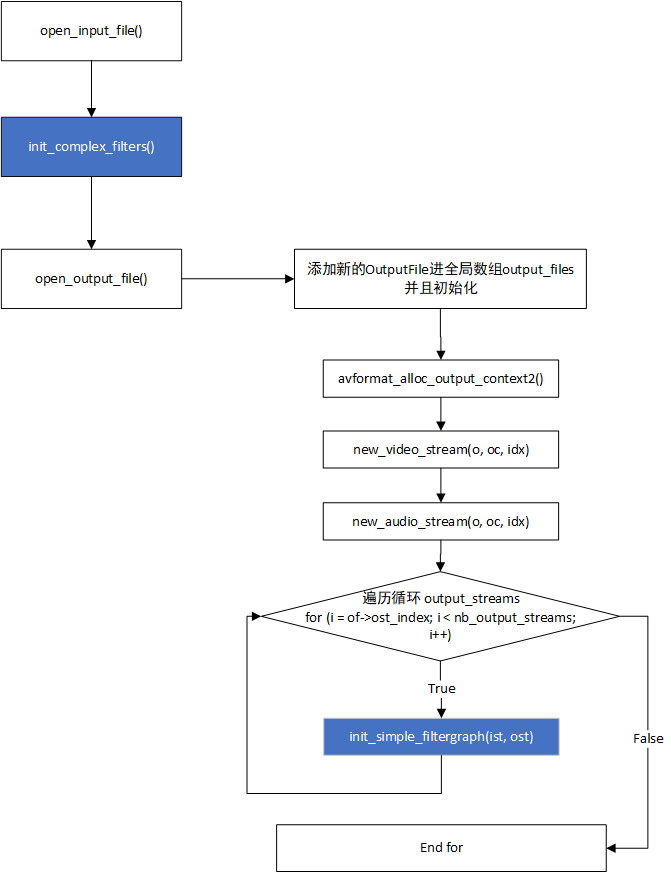

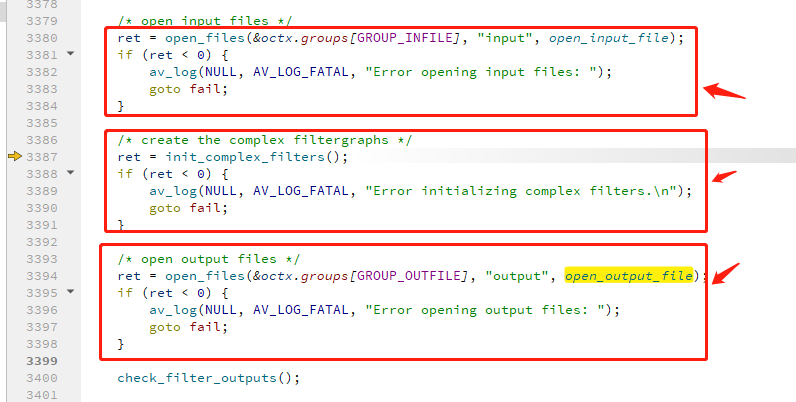

流程图如下：
从上面流程图 可以看出 ，init_complex_filters 是在 init_simple_filtergraph 之前执行的，如果执行了 init_complex_filters 就不会执行 init_simple_filtergraph，只有一个会执行，例如 视频 滤镜用了 init_complex_filters，就不会执行 init_simple_filtergraph，但是本命令中 音频 会用 init_simple_filtergraph 初始化滤镜。
下面仔细分析 init_complex_filters 的逻辑。
init_complex_filters 函数代码如下：
static int init_complex_filters(void)
{
int i, ret = 0;
for (i = 0; i < nb_filtergraphs; i++) {
ret = init_complex_filtergraph(filtergraphs[i]);
if (ret < 0)
return ret;
}
return 0;
}这个函数比较简单，就是循环执行 init_complex_filtergraph，本文命令只有一个 复杂 filter，所以只能循环一次，这里的循环其实为了处理那种很复杂的filter的。
接着分析 init_complex_filtergraph 函数的逻辑，重点如下：

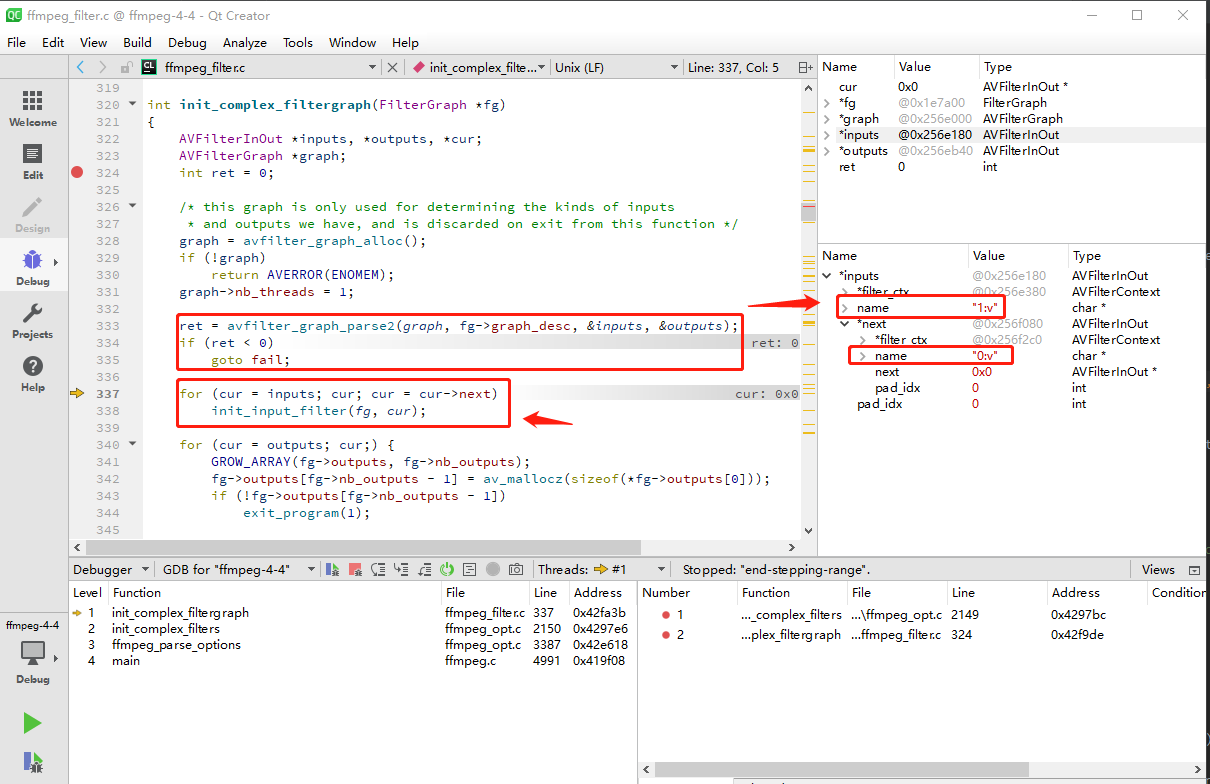

从上图可以看到，init_complex_filtergraph() 函数里面 调 avfilter_graph_parse2() 来解析 "[1:v]scale=176:144[logo];[0:v][logo]overlay=x=0:y=0" 。
这里注意 第三个参数 inputs 变量是一个 struct AVFilterInOut 数组 ，从 debug 器可以看出 inputs 数组有两个值，1:v 跟 0:v，跟命令行参数是对得上的。
代表这个 filter-graph 有两个输入流，这里跟以往的文章分析不同，以前的filter文章分析都只讲了一个输入流的情况。

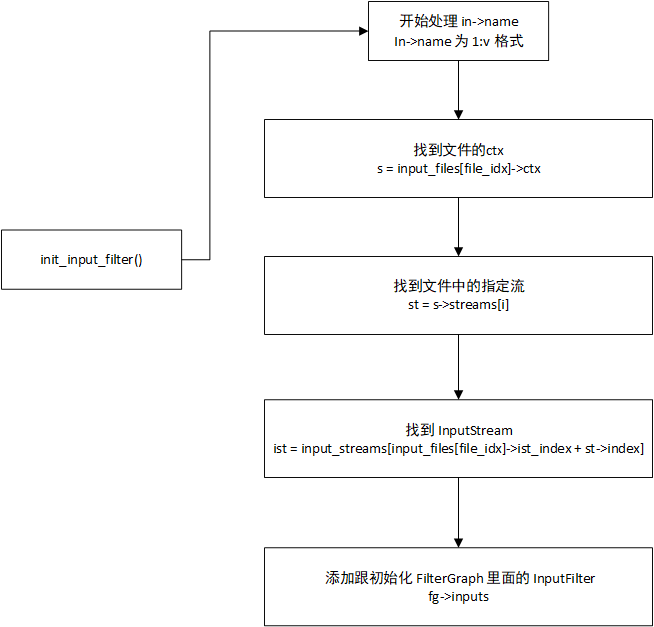

接着 分析 init_input_filter() 函数里面做了什么事情，流程图如下：
init_input_filter 的代码有点长，只贴部分重点代码进行讲解。
从流程图跟代码中可以分析出来，init_input_filter 函数前半部分都是为了找出 ist，ist 是一个 struct InputStream，放在全局变量 input_streams 里面。
重点代码如下：
//找出 文件 ctx
s = input_files[file_idx]->ctx;
for (i = 0; i < s->nb_streams; i++) {
enum AVMediaType stream_type = s->streams[i]->codecpar->codec_type;
if (stream_type != type &&
!(stream_type == AVMEDIA_TYPE_SUBTITLE &&
type == AVMEDIA_TYPE_VIDEO /* sub2video hack */))
continue;
if (check_stream_specifier(s, s->streams[i], *p == ':' ? p + 1 : p) == 1) {
//找出 指定流，重点
st = s->streams[i];
break;
}
}
//找出 InputStream
ist = input_streams[input_files[file_idx]->ist_index + st->index];init_input_filter 函数一开始 就会把 in->name 进行提取，本命令中 in->name 是 1:v ，它的逻辑会把 1 提取出来 赋值给 file_idx ，因为下标是0开始的，所以这里的 1 是指定第二个文件，然后把 ":v" 也提取出来，用 check_stream_specifier 来获取到指定的流，v 代表是视频流，取文件的第一个视频流 赋值给 st，如果文件有多个视频流，只取第一个视频流，其他不管。
所以 命令行参数 中的 [1:v] ，就是指定第二个输入文件 的 第一个视频流 。
最后通过 st = input_streams[input_files[file_idx]->ist_index + st->index] 获取的 InputStream。
继续分析，后面就是添加以及初始化 fg->inputs，代码如下：
GROW_ARRAY(fg->inputs, fg->nb_inputs);
if (!(fg->inputs[fg->nb_inputs - 1] = av_mallocz(sizeof(*fg->inputs[0]))))
exit_program(1);
//重点代码
fg->inputs[fg->nb_inputs - 1]->ist = ist;
fg->inputs[fg->nb_inputs - 1]->graph = fg;
fg->inputs[fg->nb_inputs - 1]->format = -1;
fg->inputs[fg->nb_inputs - 1]->type = ist->st->codecpar->codec_type;
fg->inputs[fg->nb_inputs - 1]->name = describe_filter_link(fg, in, 1);
fg->inputs[fg->nb_inputs - 1]->frame_queue = av_fifo_alloc(8 * sizeof(AVFrame*));
if (!fg->inputs[fg->nb_inputs - 1]->frame_queue)
exit_program(1);上面这段代码有三个重点：
1，这个 filter 有两个输入流，但是并没有先后顺序的区分，没有字段存储哪个是0，哪个是1。
2，fg->inputs[fg->nb_inputs - 1]->ist = ist; 这句是重点代码。这里关联了 InputFilter 跟 InputStream。
3，strcut InputFilter 里面的 frame_queue 是一个 AVFrame 的临时存储区，为什么要临时存储，是因为 FilterGraph 里面的所有 InputFilter 都初始化完成才能 往 某个filter 里面写 AVframe ，ffmpeg 是这样判断 InputFilter是否初始化完成的，InputFilter::format 不等于 -1 就是 初始化完成了。具体实现在 ifilter_has_all_input_formats() 函数里。如果 A InputFilter 初始化完成了，B InputFilter 没初始化完成，就不会往 A 的 InputFilter::filter 写数据，而是先写到 A 的 InputFilter::frame_queue，后面再从 InputFilter::frame_queue 里拿出来，写到 InputFilter::filter。部分代码如下：
//ffmpeg.c 2213行
if (!ifilter_has_all_input_formats(fg)) {
AVFrame *tmp = av_frame_clone(frame);
if (!tmp)
return AVERROR(ENOMEM);
av_frame_unref(frame);
if (!av_fifo_space(ifilter->frame_queue)) {
ret = av_fifo_realloc2(ifilter->frame_queue, 2 * av_fifo_size(ifilter->frame_queue));
if (ret < 0) {
av_frame_free(&tmp);
return ret;
}
}
av_fifo_generic_write(ifilter->frame_queue, &tmp, sizeof(tmp), NULL);
return 0;
}PS：上面这段代码的命令场景我也没有，具体什么样的命令会跑上面这种临时存储逻辑，埋个坑，后续填，有朋友知道的，可以在文章评价留意。
init_input_filter 函数含有一个重点，最后两句代码如下：
GROW_ARRAY(ist->filters, ist->nb_filters);
ist->filters[ist->nb_filters - 1] = fg->inputs[fg->nb_inputs - 1];这里是把 InputStream 里面的 filters 同步了，为什么这样做我也不太清楚，想记一下，应该有地方用到。
至此，init_input_filter 函数分析完毕，接着分析上层函数 init_complex_filtergraph 后面的逻辑，代码如下：
for (cur = outputs; cur;) {
GROW_ARRAY(fg->outputs, fg->nb_outputs);
fg->outputs[fg->nb_outputs - 1] = av_mallocz(sizeof(*fg->outputs[0]));
if (!fg->outputs[fg->nb_outputs - 1])
exit_program(1);
fg->outputs[fg->nb_outputs - 1]->graph = fg;
fg->outputs[fg->nb_outputs - 1]->out_tmp = cur;
fg->outputs[fg->nb_outputs - 1]->type = avfilter_pad_get_type(cur->filter_ctx->output_pads,
cur->pad_idx);
fg->outputs[fg->nb_outputs - 1]->name = describe_filter_link(fg, cur, 0);
cur = cur->next;
fg->outputs[fg->nb_outputs - 1]->out_tmp->next = NULL;
}上面的代码实际上 就是操作处理 fg->outputs，本文的命令 outputs 数组只有一个值，所以只会循环一次。这段代码比较易懂，不需要做太多分析。
至此，init_complex_filtergraph 函数分析完毕。
从之前的流程图可以看出，init_complex_filters 是在 init_simple_filtergraph 前面调用的，这里要着重讲解一下 init_complex_filters 跟 init_simple_filtergraph 的区别。
init_complex_filters 是用来初始化复杂滤镜的，什么是复杂滤镜？有多个输入流的就是复杂滤镜。
init_simple_filtergraph 是用来初始化简单滤镜的，什么是简单滤镜，只有一个输入流就是简单滤镜。
对于视频而言，如果用了 init_complex_filters 来初始化滤镜，代码 就不会执行 init_simple_filtergraph ，两者只有一个执行。
例如，本命令中，视频滤镜是用 init_complex_filters 实现，音频滤镜是调 init_simple_filtergraph 实现，代码如下：
/* create streams for all unlabeled output pads */
for (i = 0; i < nb_filtergraphs; i++) {
FilterGraph *fg = filtergraphs[i];
for (j = 0; j < fg->nb_outputs; j++) {
OutputFilter *ofilter = fg->outputs[j];
if (!ofilter->out_tmp || ofilter->out_tmp->name)
continue;
switch (ofilter->type) {
case AVMEDIA_TYPE_VIDEO: o->video_disable = 1; break;
case AVMEDIA_TYPE_AUDIO: o->audio_disable = 1; break;
case AVMEDIA_TYPE_SUBTITLE: o->subtitle_disable = 1; break;
}
init_output_filter(ofilter, o, oc);
}
}上面的代码会把 o->video_disable 设为 1，导致 init_simple_filtergraph 没有执行。

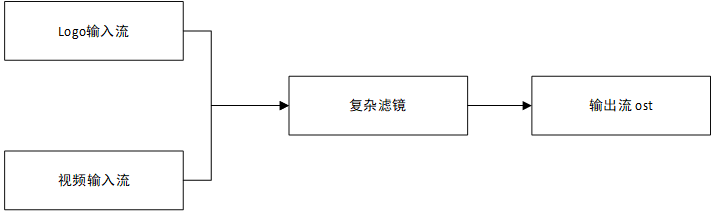

这里说个重点，因为 视频输出流 对应多个输入流，如下图，所以 ost->source_index 会在 init_output_filter 函数里面设置为 -1，因为不是单个输入流。

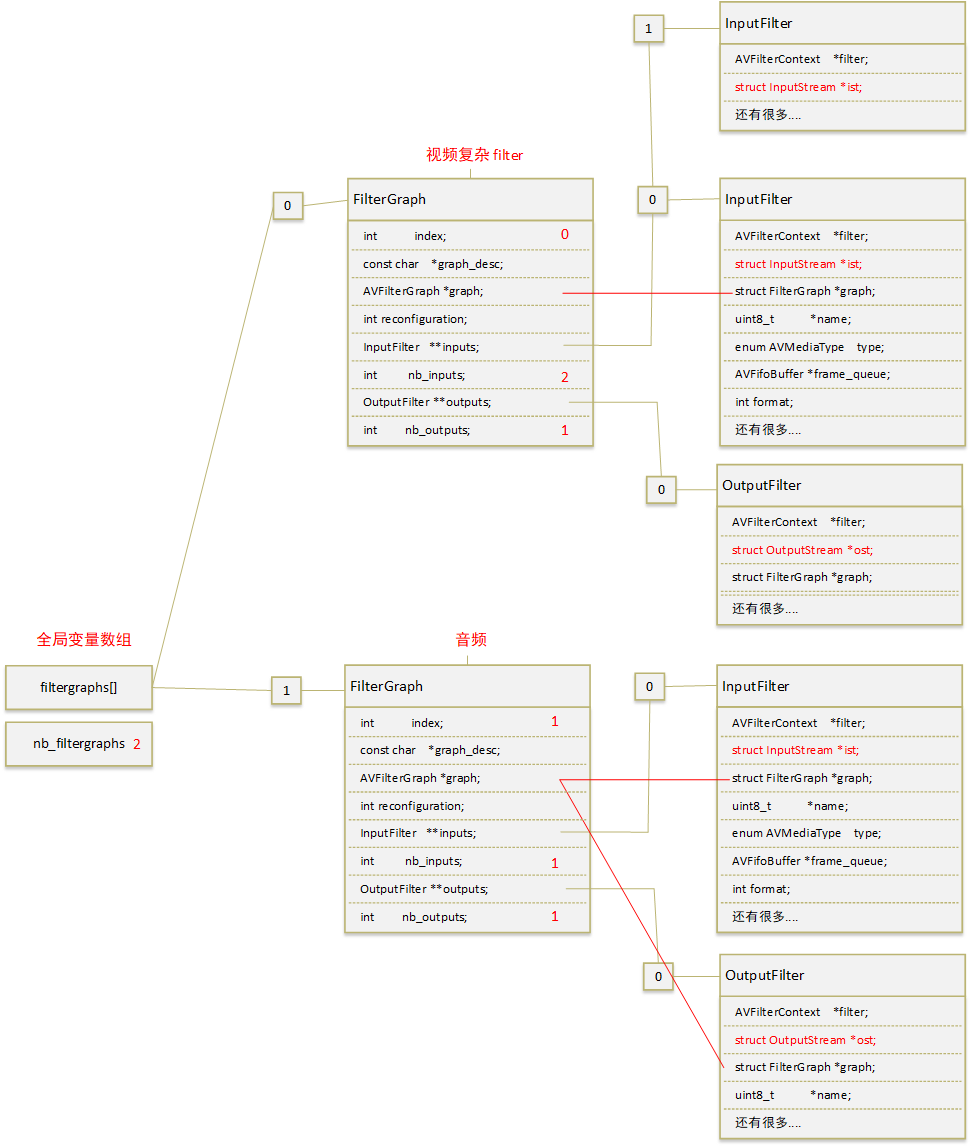

一开始解析复杂滤镜参数的时候，已经往 全局变量 filtergraphs 数组 插入了一个 FilterGraph ，然后在 open_output_file 函数里面处理音频时，执行了 init_simple_filtergraph ，又插入了一个 FilterGraph 。所以现在数据结构如下图所示：
PS：init_simple_filtergraph 在《ffmpeg源码分析-open_output_file》有讲解。本命令里，音频滤镜是一个空的FilterGraph。
注意上面的结构图，复杂 filter 是有 nb_input 等于 2，代表有两个输入流的。

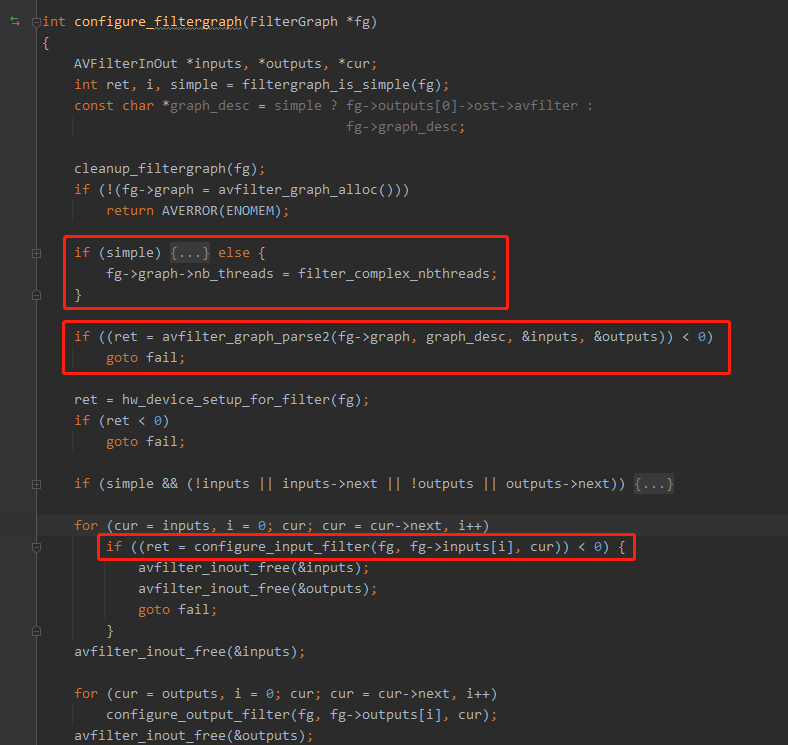

执行 init_complex_filters 跟 init_simple_filtergraph 初始化 简单跟复杂的 filtergraph 之后， 后面会执行 configure_filtergraph() 函数，下面就来分析 configure_filtergraph 在本命令中的逻辑，代码如下图所示：重点已圈出。
if (simple) {
//简单 filter 处理 省略
} else {
fg->graph->nb_threads = filter_complex_nbthreads;
}从上的代码可以看出， configure_filtergraph 入口一开始就是对 简单跟复杂 filter 的区别处理，在这里复杂滤镜 的逻辑比较简单。
然后就又执行了 avfilter_graph_parse2 ，我为什么说 “又”，大家注意看，在开始的时候 init_complex_filtergraph 函数里面已经执行过一次 avfilter_graph_parse2 。对于复杂 filter 而已，这个概念是重中之重。
复杂滤镜 之所以 会执行两次 avfilter_graph_parse2 ，不是因为写错代码，而是有必要的。
第一次 avfilter_graph_parse2 是为了弄出来 FilterGraph::InputFilter 跟 FilterGraph::OutputFilter，把这两个东西弄好。
第二次 avfilter_graph_parse2 是为了 给后面的 configure_input_filter （第三个红圈）用。
第二次 avfilter_graph_parse2 是 简单滤镜 跟 复杂滤镜通用的，所以他执行两次，实际上是为了通用，我们如果调 API 函数，即使是复杂滤镜，也可以只调一次avfilter_graph_parse2 搞定。
还有一个重点，代码如下：
for (cur = inputs, i = 0; cur; cur = cur->next, i++)
if ((ret = configure_input_filter(fg, fg->inputs[i], cur)) < 0) {
avfilter_inout_free(&inputs);
avfilter_inout_free(&outputs);
goto fail;
}上面的 for 循环会循环两次，他没有用 下标之类的定位，是因为 两次 avfilter_graph_parse2 返回的 inputs 数组顺序都是一样的。
configure_input_filter 函数的重点代码如下：
if ((ret = avfilter_graph_create_filter(&ifilter->filter, buffer_filt, name,
args.str, NULL, fg->graph)) < 0)
goto fail;把 ifilter->filter 初始化为 buffer filter （入口 filter），然后插入一些默认的 filter，例如 trim filter，最后 关联 到传进来的 cur 变量。
configure_filtergraph 函数分析完毕。
可以看到 复杂滤镜 在 ffmpeg.c 的实现确实比较复杂。但是在 API 函数的角度看来，复杂滤镜 跟 简单滤镜使用的 api 函数是一样的，都是用 avfilter_graph_parse2 。
复杂滤镜里面的复杂性是为了 命令行参数更 易用一些。
复杂滤镜 第一次调 avfilter_graph_parse2 是为了处理好 filter 跟 stream 的关联，在程序里写明，某个 InputStream 需要发往 某个 InputFilter 。
第二次调 avfilter_graph_parse2 才真正开始关联 InputFilter 跟 OutputFilter ，因为中间可能需要插入一些其他 filter，例如 trim filter，rotate filter 等等。
如果 自己调 api 函数， 我们代码里，哪个 InputStream 需要发往 哪个 InputFilter 已经确定了，不需要通过命令参数改变，就可以调一次 avfilter_graph_parse2 ，就搞定了，然后从不同的流读AVFrame，然后 往不同的 buffer filter发送 AVFrame 即可。
